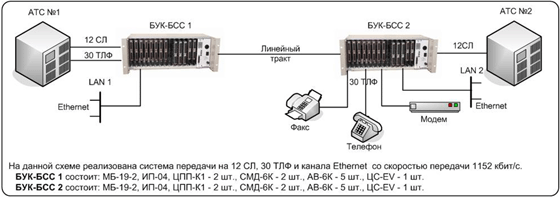

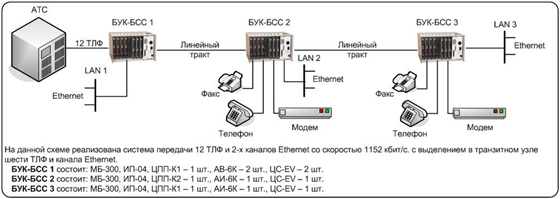

Интерфейс Е1
(ИКМ-30): |
• электрические характеристики |
ITU-T G.703 |
• передача данных по
портам со скоростью |
2048 кбит/с |
• структура цикла: |
ITU-T G.704 |
• подавление фазового
дрожания: |
ITU-T G.823 |
• импеданс в линии: |
120 Ом |
• линейный код: |
AMI / HDB3 |
• уровень входного
сигнала: |
от 0 до -6 дБ |
Интерфейс Е1/2 (ИКМ-15): |
• характеристики портов
Е1/2 обеспечивают стыковку с аппаратурой ИКМ-15 “ИВА” и ИКМ-15 “КЕДР” |
• тип линейного кода |
NRZ/ AMI |
• передача данных по
портам Е1/2 со скоростью |
1024 кбит/с |
• уровень входного сигнала |
от 0 до -6 дБ |

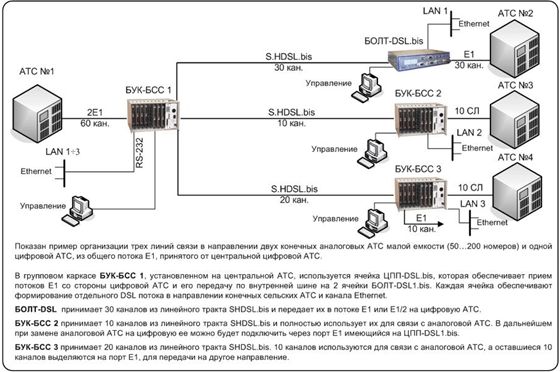

Интерфейс SHDSL.bis: |
• количество портов SHDSL |
1 или 2 |
• интерфейс SHDSL соответствуют требованиям: |
G.991.2 G.SHDSL.bis; |
• тип
линейного кодирования |
ТС-РАМ-16, ТС-РАМ-32, ТС-РАМ-64 |
• передача
данных по порту SHDSL со скоростью |
192...11392 кбит/с |
• импеданс
линии связи |
135 Ом |
• мощность
сигнала, передаваемого в линию связи |
13,5 дБм |
• затухание
сигнала |
минус 35 Дб на частоте 150 кГц. |
Интерфейс SHDSL: |
• количество портов SHDSL |
1 |
• характеристики портов SHDSL соответствуют рекомендациям |
ITU SHDSL (ITU-T G.991.2, G.994.1) |
• тип
линейного кодирования |
ТС-РАМ-16, ТС-РАМ-8 |
• передача
данных по SHDSL-каналу со скоростью |
192...2048 кбит/с |
• импеданс
линии связи |
135 Ом |
• мощность
сигнала, передаваемого в линию связи |
13,5 дБм |
• затухание
сигнала |
минус 35 Дб на частоте 150 кГц. |
Интерфейс ячеек СМД-6К: |
количество каналов: |
6 |
двухпроводный режим работы |
вх. уровень
-0 дБ |
вых. уровень
-7 дБ |
вх. уровень
-0 дБ |
вых. уровень
-3,5 дБ |
четырехпроводный режим
работы |
вх. уровень
-13 дБ |
вых. уровень
-4,3 дБ |
четырехпроводный
междугородний транзит |
вх. уровень
-3,5 дБ |
вых. уровень
-3,5 дБ |
Сигналы управления и
взаимодействия (СУВ)
количество СУВ: |
2 |
Станционный стык (АВ-6К): |
• напряжение постоянного тока в режиме ожидания вызова и в паузах набора
номера: |
24 – 72, В |
• ток утечки в режиме ожидания вызова и в паузах набора номера, |
не более 4 мА |
• ток питания телефонного аппарата, не менее:
- в разговорном режиме (при
сопротивлении цепи абонента не менее
600 Ом, включая телефонный аппарат
и кабельную пару)
- при наборе номера (при коротком замыкании в цепи абонента) |
20 мА
20 мА
|
• частота вызывного сигнала |
25±5 Гц |
• напряжение вызывного сигнала на нагрузке 750 Ом + 2,0 мкФ |
не менее 35 В |
• длительность задержки отключения сигнала вызова при ответе абонента |
не более 150 мс |
Абонентский стык (АИ-6К): |
допустимые пределы частоты вызывного сигнала: |
15-50 Гц |
допустимые пределы напряжения вызывного сигнала |
30-110 В эфф. |
модуль входного сопротивления:
- в режиме ожидания вызова (на частоте
1кГц):
- в режиме приема вызова (на частоте 25 Гц): |
3 кОм
4 кОм |
входное сопротивление постоянному току при размыкании абонентского шлейфа,
не менее: |
1Мом; |
ток шлейфа в разговорном режиме и при наборе номера: |
25 мА |
максимально допустимое сопротивление пары кабеля между
станционным
окончанием канала и АТС не менее: |
600 Ом |
Ethernet 10/100 Base-Т: |
• электрические характеристики: |
IEEE 802.3-10Base-T, IEEE
802.3u-100Base-TX
ITU-T G.802.1q (VLAN) |
• режим работы: |
дуплекс, полудуплекс |
• скорость передачи: |
до 8 192 кбит/с |
Управление и обслуживание: |
• индикация работоспособности |
светодиоды на лицевой панели |
• конфигурирование, обслуживание |
с ПК через порт RS-232 |
Питание: |
• от внешнего источника постоянного напряжения |
36...72 В |
• потребляемая мощность |
не более 100 Вт |
Конструктивное исполнение: |
для установки в стойки КМЧ (300 мм)
и 19” стойки. |
