Оптические мультиплексоры для кольцевых систем связи
серии
ТС-БСС 1/4/8/16/32Е1+2Е1000



» независимая передача до 32 потоков E1 G.703 и

   2 каналов Gigabit Ethernet 1000BASE-T одновременно

» скорость в оптическом канале в режиме "точка-точка" 2500 Мбит/с

» скорость в оптическом канале в режиме "кольцо" и "цепочка" 1250 Мбит/с

» поддержка LLCF (Link Loss Carry Forward), LLR (Link Loss Return) -

   отключение портов Ethernet при одно- или двухстороннем обрыве оптики

» два оптических окончания для построения схемы резервирования типа 1+1

» возможность работы по одному волокну с частотным WDM 1310/1550 нм

  или 1550/1590 нм разделением направлений

» бюджет затухания трассы до 31 дБ, дальность связи до 100 км по

   одномодовому волокну

» сквозные каналы RS-232 до 115.2 Кбит/с для управления удаленным

   оборудованием

» управление через Web-интерфейс и SNMP


Мультиплексор серии ТС-БСС 1/4/8/16/32Е1+2Е1000 позволяет организовывать одновременную передачу от 1 до 32 потоков Е1 и 2 каналов Gigabit Ethernet full-duplex по оптоволоконному тракту. Передача потоков Е1 не влияет на скорость передачи в канале Ethernet.
Мультиплексоры имеют исполнения:

  • ТС-БСС 1Е1+2Е1000   - 1 поток Е1 и 2 потока Ethernet 1000 Base-T;

  • ТС-БСС 4Е1+2Е1000   - 4 потока Е1 и 2 потока Ethernet 1000 Base-T;

  • ТС-БСС 8Е1+2Е1000   - 8 потоков Е1 и 2 потока Ethernet 1000 Base-T;

  • ТС-БСС 16Е1+2Е1000 - 16 потоков Е1 и 2 потока Ethernet 1000 Base-T;

  • ТС-БСС 32Е1+2Е1000 - 32 потока Е1 и 2 потока Ethernet 1000 Base-T.

Полноскоростные каналы Gigabit Ethernet работают в режиме full-duplex, что позволяет получить суммарную скорость обмена до 4 Гбит/с. В отличие от большинства аналогичных изделий, для организации канала Ethernet не применяется встроенный коммутатор, что обеспечивает минимальную задержку при передаче данных и максимально полное использование полосы пропускания канала.. Наличие двух сквозных портов RS-232 для управления удаленным оборудованием потребителя, которые позволяют собирать данные с удаленных систем управления (приборов энергоучета, пожарной и охранной сигнализации).



Основной особенностью мультиплексора серии ТС-БСС 1/4/8/16/32Е1+2Е1000, работающего в режиме 2.5 Гбит/с, является высокая скорость передачи информации в оптическом тракте, которая позволяет передавать 2 канала Gigabit Ethernet по одному волокну одновременно. В режиме 1.25 Гбит/с мультиплексор может работать в топологиях сети "кольцо" и "цепочка". Каждый из Ethernet портов в этом случае работает через соответствующий оптический порт, а максимальное количество передаваемых потоков E1 - 16. Кольцевая топология сети обладает максимальной защищенностью от аварий - разрыв любого из волокон не влияет на работу сети. "Цепочка" - наиболее экономичный вариант построения сети, когда требуется выделить в каждой точке небольшое количество потоков E1. В данных режимах переприем и резервную коммутацию каналов E1 осуществляет мультиплексор, а каналов Ethernet - коммутатор пользователя.



Мультиплексор серии ТС-БСС 1/4/8/16/32Е1+2Е1000 обеспечивает индикацию:

  • состояния порта управления;

  • режима соединения Ethernet порта №1;

  • активности приемника и передатчика Ethernet,

  • ошибки FCS по приему и передаче;

  • Ethernet порта №2;

  • наличия входного оптического сигнала, наличия сигнала на
    дальнем конце, захвата синхронизации и уровня ошибок;

  • наличия входного сигнала Е1.


Схема организации связи

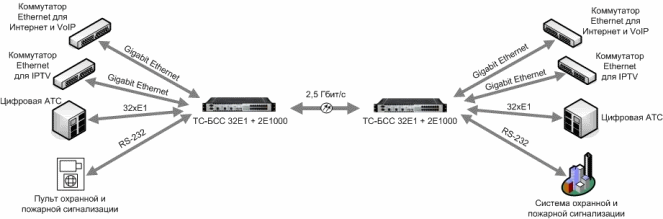

Типовая схема включения точка-точка (режим 2.5 Гбит/с)

Типовая схема включения кольцо (режим 1.25 Гбит/с)

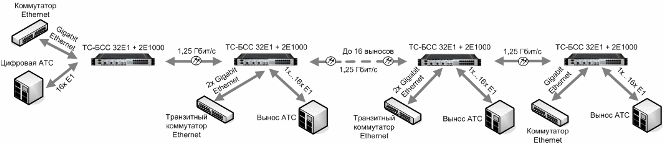

Типовая схема включения цепочка (режим 1.25 Гбит/с)



Технические данные
Параметр Значение
Оптическое окончание
Линейное кодирование Scrambled NRZ
Скорость передачи сигнала, Мбит/с 2500/1250 ±50ppm
Длина волны излучения, нм 1310, 1550, CWDM 1470..1610, WDM 1310/1550, WDM 1550/1590
Пороговая чувствительность при уровне ошибок не более 10-12, дБм -24
Диапазон измерения уровня ошибок от 10-6 до 10-12
Исполнение разъемов SC, LC

Интерфейс Ethernet 1000 Base-T

Соответствие стандартам IEEE 802.3 1000 Base-T
Скорость передачи информации, Мбит/с 1000/100/10 ±50
Определение полярности кабеля автоматическое
Режим обмена full-duplex (полнодуплексный)
Контролируемые ошибки приема FCS
Контролируемые ошибки передачи FCS
Исполнение разъемов RJ-45

Интерфейс Е1 G.703

Соответствие стандартам ITU-T G.703, G.704
Скорость передачи информации, Кбит/с 2048±100
Тип линии симметричная, 120 Ом, HDB3
Амплитуда выходного сигнала передатчика Е1 на нагрузке 120 Ом, В 3±0,3
Входное сопротивление приемника Е1, Ом 120±5%
Максимальное затухание в кабеле, дБ 12
Устойчивость к входному джиттеру согласно ITU-T G.823
Подавление входного джиттера согласно ITU-T G.735
Вносимый джиттер, U.I. не  более 0,1
Исполнение разъема RJ-45

Интерфейс RS-232

Скорость передачи информации, Кбит/с от 1.2 до 115.2
Исполнение разъемов DB-9

Общие параметры

Напряжение питания, В 36..72 и ~220 ±10%
Потребляемая мощность, Вт не более 15
Рабочий диапазон температур, °С 0..+40
Габаритные размеры Д x Ш x В, мм 230х485х44
