Цифровой кабельный линейный
тракт G.SHDSL.bis
|
 |
» скорость
передачи до 22,784 Мбит/с
»
4 универсальных порта Е1 / Е1/2
»
4 порта Ethernet 10/100 Base-T;
» функции Ethernet
коммутатора с поддержкой VLAN;
» расстояния между
регенераторами до 26 км;
» работа в одном кабеле с
аналоговыми системами;
» 8 датчиков
телеметрии, служебная связь;
» кросс-коннекция каналов
между всеми портами;
» до 16
регенераторов на линии;
» исполнения для 19" и с
УДП
» установка регенераторов
в любые существующие контейнеры
» индикация состояния
всех потоков;
» местное / удаленное
управление и обслуживание;

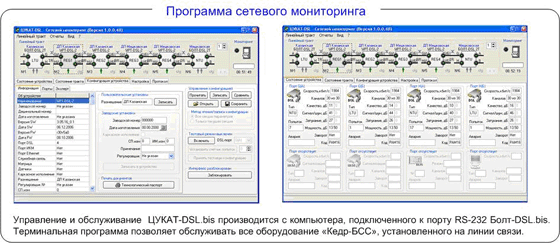

» сетевая система
мониторинга
|
|
ЦУКАТ–DSL.bis является
новым поколением оборудования для организации современных высокоскоростных (до
22,784 Мбит/с) цифровых систем передачи по одной или двум парам медного кабеля.
ЦУКАТ–DSL.bis
соответствует требованиям ITU-T G.991.2 (2004) (G.SHDSL.bis) и ETSI TS 101 524
V1.3.1 (2005-02).

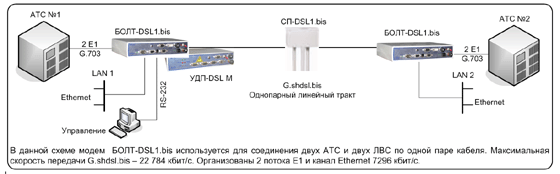

ЦУКАТ–DSL.bis состоит
из модемов БОЛТ-DSL.bis, регенераторов УРТ-DSL.bis и устройства
дистанционного питания УДП-DSL М.
Модемы БОЛТ-DSL.bis
выпускаются в настольном и стоечном 19"
вариантах. Для длинных линий, где применяются регенераторы, имеются исполнения,
в которых БОЛТ-DSL.bis совмещены с УДП - БОЛТ-DSL.bis-ДП
Конструкция УРТ-DSL.bis
позволяет устанавливать его во все типы ранее выпускавшихся контейнеров НРП. На
новых объектах, УРТ-DSL.bis устанавливается в корпус СП-DSL, который
обеспечивает электробезопасность, вандалостойкость и другие необходимые условия
эксплуатации.
ЦУКАТ-DSL.bis может
применяться на любых типах кабельных линий связи, параметры которых отвечают
техническим требованиям. |
В
зависимости от количества портов и DSL-линий выпускаются следующие изделия:
|
Обозначение изделия |
Конструктив |
Количество портов |
|
DSL |
Универсальный Е1; Е1/2 |
Ethernet 10/100 |
Телеметрия |
|
БОЛТ-DSL1.bis |
настольный |
1 |
2 |
2 |
8 |
|
БОЛТ-DSL1.bis-ДП |
для 19" стоек |
1 |
2 |
2 |
8 |
|
БОЛТ-DSL2.bis |
настольный |
2 |
4 |
4 |
8 |
|
БОЛТ-DSL2.bis-ДП |
для 19" стоек |
2 |
4 |
4 |
8 |
|
БОЛТ-DSL1.bis (19") |
для 19" стоек |
1 |
2 |
2 |
8 |
|
БОЛТ-DSL2.bis (19") |
для 19" стоек |
2 |
4 |
4 |
8 |
|

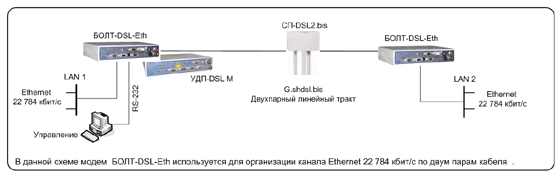

БОЛТ-DSL-Eth |
настольный |
2 |
- |
2 |
- |
|
СП-DSL1.bis |
уличный |
2 |
- |
- |
1 |
|
СП-DSL2.bis |
уличный |
4 |
- |
- |
1 |
Параметры:
|
Интерфейс Е1(ИКМ-30) |
|
• интерфейс Е1
соответствует требованиям: |
G.703, G.704, G.823 |
|
• скорость передачи
данных по портам Е1 |
2048 кбит/с |
|
• импеданс в линии: |
120 Ом,
сбалансированный |
|
• линейный код: |
AMI / HDB3 |
|
• уровень входного
сигнала: |
от 0 до минус 6 дБ |
|
• сигнализация |
CAS, ССS (1ВСК, 2 ВСК,
EDSS, ОКС№7, V5.2) |
|
Интерфейс Е1/2
(ИКМ-15) |
|
• тип линейного
кода |
NRZ / AMI |
|
• скорость передачи
данных по портам Е1/2 |
1024 кбит/с |
|
• уровень
входного сигнала |
от 0 до -6 дБ |
|
Ethernet 10/100 Base-Т |
|
• интерфейс порта |
10 / 100 Base-T |
|
• поддерживаемые
режимы |
IEEE G802.1q, 802.3,
802.3u, 802.3q, 802.3p. |
|
Интерфейс SHDSL.bis |
|
• количество портов
SHDSL |
1 или 2 |
|
·
интерфейс
SHDSL соответствуют требованиям: |
G.991.2
G.SHDSL.bis; |
|
·
тип
линейного кодирования |
ТС-РАМ 16, ТС-РАМ 32,
ТС-РАМ 64, ТС-РАМ 128 |
|
·
передача
данных по порту SHDSL со скоростью |
192…11
392
кбит/с |
|
·
импеданс
линии связи |
135 Ом |
|
·
мощность
сигнала, передаваемого в линию связи |
до 13,5 дБм |
|
Управление и обслуживание |
|
• индикация
работоспособности |
светодиоды на лицевой
панели |
|
• конфигурирование, обслуживание |
ПК через RS-232- удаленное и
локальное |
|
Питание |
|
• Напряжение
дистанционного питания, |
160, 260, 310 В |
|
• БОЛТ-DSL.bis, УДП-DSL.bis,
УРТ-DSL.bis |
40…72В, ~220 В,
дистанционное питание |
|
• потребляемая
мощность
•
БОЛТ-DSL.bis,
•
УДП-DSL М,
•
УРТ-DSL.bis, |
3 Вт
50 Вт
5 Вт |
|
Конструктивное исполнение |
|
БОЛТ-DSL.bis-ДП, УДП-DSL.bis
(19"):
пластиковый корпус,
размерами: |
432х203х43 мм |
|
БОЛТ-DSL.bis, УДП-DSL.bis:
пластиковый корпус,
размерами:
в виде ячейки для
установки: |
245х175х50 мм,
МБ-19, МБ-19-2,
МБ-300. |
|
УРТ-DSL.bis:
пластиковый корпус, размерами: |
159х136х156 мм |
|
рабочая
температура: БОЛТ-DSL.bis, УДП-DSL М
УРТ-DSL.bis, СП-DSL.bis |
+ 5 +40, С°
- 50 +50, С° |
|
Все устройства
БОЛТ-DSL оборудованы системой служебной связи и датчиками
телеметрии. |
Ориентировочная длина регенерационного участка
|
Тип кабеля |
Диаметр жилы, мм |
Длина линии |
|
2
Мбит/с |
4 Мбит/с |
8 Мбит/с |
12 Мбит/с |
16 Мбит/с |
22 Мбит/с |
|
Сельский КСПП и т.п. |
0,9 |
16 |
11 |
8 |
6,4 |
4,2 |
1,4 |
|
1,2 |
17,5 |
12 |
8,5 |
7 |
5,5 |
1,8 |
|
Магистральный,
зоновый МКС, ЗК и т. п. |
1,2 |
26 |
17,5 |
13 |
10,5 |
6,7 |
2,8 |
|
На практике длина регенерационного участка очень зависит от
фактических параметров кабеля, шумов присутствующих в кабеле и их спектральной
плотности. При ухудшении параметров кабеля дальность связи уменьшается. |
