Блок окончания линейного тракта БОЛТ-DSL.bis

» скорость передачи до 22,784  Мбит/с;

» 4 универсальных порта Е1 / Е1/2;

» 4 порта Ethernet 10/100 Base-T;

» функции Ethernet коммутатора с поддержкой VLAN;

» расстояние без регенераторов до 26 км;

» работа в одном кабеле с аналоговыми системами;

» 8  датчиков телеметрии, служебная связь;

» кросс-коннекция каналов между всеми портами;

» улучшенная система грозозащиты;

» индикация состояния всех потоков;

» местное / удаленное управление и обслуживание;

» сетевая система мониторинга



БОЛТ–DSL.bis является новым поколением модемов G.SHDSL. для организации современных высокоскоростных (до 22,784 Мбит/с) систем передачи  по одной или двум парам медного кабеля. БОЛТ–DSL.bis соответствует требованиям ITU-T G.991.2 (2004) (G.SHDSL.bis) и ETSI TS 101 524 V1.3.1 (2005-02). БОЛТ-DSL.bis входит в состав ЦУКАТ–DSL.bis



Особенности БОЛТ-DSL.bis

·  одновременная передача информации по 4 каналам Е1 и Ethernet ;

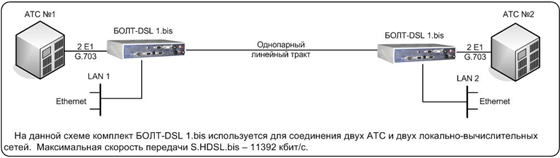

·  работа по одной паре кабеля, при использовании 2-х пар увеличивается участок регенерации;

· кросс-коннекция канальных интервалов 64 кБит/с между всеми портами;

· встроенный анализатор DSL линии который позволяет:

   - проверять работоспособность устройств линии связи,

   - измерять затухание сигнала в линии, количество ошибок и отношение сигнал/шум;

· встроенная защита от грозовых разрядов;

· 8 каналов для подключения датчиков контроля (пожар, охрана и т. п.);

·  стык с аппаратурой БУК-15 (ИВА, КЕДР)

·  исполнения для одного и двух парного режимов работы;

·  система обслуживания с мониторингом и управлением всех устройств установленных на линии;

· встроенный канал голосовой служебной связи.



БОЛТ-DSL.bis выпускается  в следующих  вариантах

Обозначение изделия Количество портов
DSL Универсальный Е1; Е1/2 Ethernet 10/100 Телеметрия
БОЛТ-DSL1.bis 1 2 4 8
БОЛТ-DSL2.bis 2 4 4 8
БОЛТ-DSL-Eth 2 - 2 -
СП-DSL1.bis 2 - - 1
СП-DSL2.bis 4 - - 1







Интерфейс Е1(ИКМ-30)

•  электрические характеристики: ITU-T G.703
•  передача данных по портам со скоростью 2048 кбит/с
•  структура цикла: ITU-T G.704
•  подавление  фазового дрожания: ITU-T G.823
•  импеданс в линии: 120 Ом
•  линейный код: AMI / HDB3
•  уровень входного сигнала: от 0 до -6 дБ

Интерфейс Е1/2 (ИКМ-15)

•  характеристики портов Е1/2 обеспечивают стыковку  с аппаратурой  ИКМ-15 “ИВА” и ИКМ-15 “КЕДР”
•  тип линейного кода NRZ/ AMI
•  передача данных по портам Е1/2 со скоростью 1024 кбит/с
•  уровень входного сигнала от 0 до -6 дБ

Интерфейс SHDSL.bis

•  количество портов SHDSL.bis 1 или 2
·    характеристики портов SHDSL.bis соответствуют рекомендациям ITU-T G.991.2, G.SHDSL.bis
·   тип линейного кодирования ТС-РАМ 16, ТС-РАМ 32, ТС-РАМ 64, ТС-РАМ 128
·   передача данных по SHDSL.bis - каналу со скоростью 192...11 392 кбит/с
·   импеданс линии связи 135 Ом
·   мощность сигнала, передаваемого в линию связи 13,5 дБм
·   затухание сигнала минус 35 Дб на частоте 150 кГц.

Ethernet 10/100 Base-Т

• электрические характеристики:      IEEE 802.3-10Base-T, IEEE 802.3u-100Base-TX
ITU-T G.802.1q (VLAN)
• режим работы: дуплекс, полудуплекс
• скорость передачи: nx64 кбит/с, где n=1…30

Управление и обслуживание

•  индикация работоспособности светодиоды на лицевой панели
•  конфигурирование, обслуживание с ПК через порт RS-232

Питание

•  от внешнего источника постоянного напряжения 48 В(+20-10)%; 60±20%;
•  потребляемая мощность не более 3 Вт
Конструктивное исполнение

Пластиковый корпус, размером 245х175х50 мм

Ячейки для установки в МБ-300 и МБ-19



Ориентировочная длина регенерационного участка

Тип кабеля

Диаметр жилы, мм

Длина линии
2 Мбит/с 4 Мбит/с 8 Мбит/с 12 Мбит/с 16 Мбит/с 22 Мбит/с
ТПП 0,4 5,3 4,3 3,0 2,5 1,8 1,3
Сельский КСПП и т.п. 0,9 16 11 8 6,4 5,2 1,4
1,2 17,5 12 8,5 7 5,5 4
Магистральный, зоновый МКС, ЗК и т. п. 1,2 26 17,5 13 10,5 7,7 6,5



На практике длина регенерационного участка очень зависит от фактических параметров кабеля, шумов присутствующих в кабеле и их спектральной плотности. При ухудшении параметров кабеля дальность связи уменьшается.
