Станция промежуточная СП-DSL.bis
Устройство регенерации УРТ-DSL.bis
|
 |
» встроенный датчик
несанкционированного доступа;
» надежная и устойчивая к
взлому конструкция корпуса;
» исполнение регенератора
на два потока SHDSL.bis для использования обеих пар кабеля;
» устройство защищено от
грозовых разрядов и включается в линию без дополнительной защиты.
» конструкция линейного
регенератора УРТ-DSL.bis позволяет устанавливать его в существующие на
линиях СП, и тем самым модернизировать линейные тракты с минимальными
затратами.
|
|

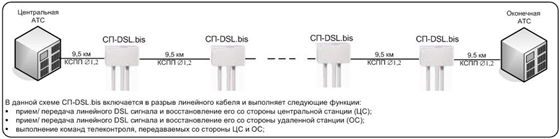

Станция промежуточная
СП-DSL.bis это
необслуживаемый усилительный пункт, для увеличения дальности связи по SHDSL.bis.
СП-DSL.bis
состоит из устройства регенерации и телеконтроля (УРТ-DSL.bis) и защитного корпуса - контейнера. |
|
СП-DSL.bis состоит из корпуса СП и
установленного в него устройства регенерации и телеконтроля (УРТ-DSL.bis).
Корпус СП служит для обеспечения работоспособности и сохранности УРТ- DSL.bis
при необходимости установки его в открытой местности. СП-DSL.bis выпускается в
следующих вариантах, согласно таблице.
|
Вариант исполнения |
количество обрабатываемых
потоков SHDSL |
|
СП-DSL.bis |
1 |
|
СП-DSL
2.bis |
2 |
|
Параметры:
|
Интерфейс SHDSL |
|
§
количество портов SHDSL.bis |
2 или 4; |
|
§
характеристики портов SHDSL.bis |
соответствуют
рекомендациям ITU SHDSL (ITU-T G.991.2, G.994.1); |
|
§
тип
линейного кодирования |
ТС-РАМ -16; ТС-РАМ
-32; ТС-РАМ-64; ТС-РАМ-128 |
|
§
передача данных по порту SHDSL.bis |
со скоростью
192...11392 кбит/с; |
|
§
затухание сигнала |
35 Дб на частоте 150
кГц; |
|
Управление и контботы: |
телеконтроль
параметров СП-DSL.bis осуществляется через встроенный терминал БОЛТ-DSL. |
|
Питание |
|
• от источника
дистанционного питания УДП-DSL М; |
|
|
• потребляемая
мощность: |
не более 10 Вт |
|
Диапазон рабочих температур: |
от -40 до +50 С |
|
Конструктивное исполнение: |
металлический корпус,
с размерами 300х250х300 мм. |
Ориентировочная длина регенерационного участка
|
Тип кабеля |
Диаметр жилы, мм |
Длина линии |
|
2
Мбит/с |
4 Мбит/с |
8 Мбит/с |
12 Мбит/с |
16 Мбит/с |
22 Мбит/с |
|
ТПП |
0,4 |
5,3 |
4,3 |
3,0 |
2,5 |
1,8 |
1,3 |
|
Сельский КСПП и т.п. |
0,9 |
16 |
11 |
8 |
6,4 |
5,2 |
4 |
|
1,2 |
17,5 |
12 |
8,5 |
7 |
5,5 |
4,5 |
|
Магистральный,
зоновый МКС, ЗК и т. п. |
1,2 |
26 |
17,5 |
13 |
10,5 |
7,7 |
6,5 |
|
На практике длина регенерационного участка очень зависит от
фактических параметров кабеля, шумов присутствующих в кабеле и их спектральной
плотности. |
|
