» полный набор функций для диагностики систем передачи

» высокоомный вход

» встроенная служебная связь

» возможность прослушивания канала

»  универсальное питание (от 220В или от встроенных АКБ)

Тестер ИКМ потоков предназначен для проведения сервисных работ по обслуживанию оборудования ИКМ линейных автозалов АТС и обеспечивает проведение следующих видов работ:

•  проверка оборудования первичных мультиплексоров и кросс-коммутаторов ИКМ потоков;

•  поверка линейный трактов распространения ИКМ потоков как классических ЛТ на скорости 1024/2048, так и одно- или двух парных ЛТ  построенных на базе оборудования DSL;

•  измерение отклонения тактовой частоты принимаемого ИКМ потока от опорной частоты тестера или второго ИКМ потока для проверки синхронности работы конечного ИКМ оборудования.

Режимы работы тестера ИКМ
Мониторинг потоков со вставкой тестового сигнала в выбранный канал. При этом производится:

• заполнение одного выбранного канала из Е1 или Е1/2 тестовым сигналом;

• остальные КИ заполняются предустановленным сигналом согласно соответствующим параметрам конфигурации тестера;

•  анализ тестового сигнала (ошибок ПСП, уровня синуса) только в выбранном канале.

• при подключении гарнитуры организуется разговорный канал.

Мониторинг потоков со вставкой тестового сигнала во все каналы. При этом производится:

• заполнение всех каналов и тестовым сигналом, согласно соответствующим параметрам конфигурации тестера;

• анализ тестового сигнала ошибок ПСП во всех каналах, уровня синуса только в выбранном канале.

• при подключении гарнитуры организуется разговорный канал.

Режимы поключения тестера ИКМ

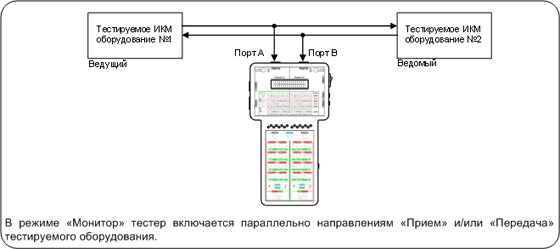

• режим высокоомного подключения – «Монитор»

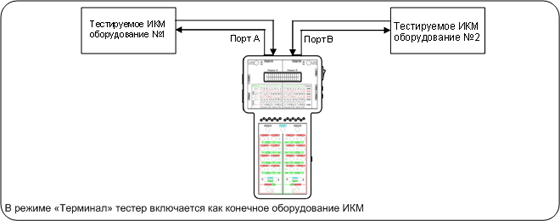

• режим низкоомного подключения    – «Терминал».

AMI/NRZ для режима 1024 Кбит/с

120 Ом в режиме низкоомного входа

2,1 кОм в режиме высокоомного входа

2048+0,102 Кбит/с

1024±0,51 Кбит/с

Допустимое  затухание  входного

 сигнала
