Мультисервисный концентратор абонентского доступа МК-БСС

» автономные защищенные исполнения;

    - уличные -40, + 50°С;

    - подъездные  0, + 40°С;

» любые виды абонентских услуг на выбор;

» подключение к АТС по V.5.2,  PRI  или FXО;

» подключение к IP по Ethernet 100 Мбит/с;

» совместимость с любыми типами АТС и Softswitch (по протоколам SIP и H.323);

» соединение по оптическим и медным кабелям.

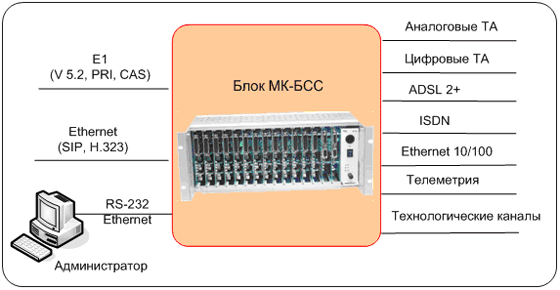

МК-БСС предназначен для замены устаревших механических АТС, модернизации цифровых АТС и организации выносов абонентской емкости в сельской местности. МК-БСС обеспечивает предоставление абонентам услуг широкополосного доступа Triple Play (телефон, Интернет и телевидение по одной абонентской линии). Экономичность подключения достигается за счет возможности установки МК-БСС в неприспособленных, необслуживаемых помещениях или на улице, и возможности поэтапного расширения сети по мере необходимости.





МК-БСС обеспечивает подключение до 832 абонентов по существующим или вновь прокладываемым медным или оптическим линиям. Абонентам вместе с подключением телефона предлагается высокоскоростной канал по ADSL2+ для Интернет и телевидения.

Операторам предоставляются технологические каналы связи (ТЧ, 2/3/4 проводные СЛ, FXO, FXS, RS-232, V.35, звуковое вещание 1 класса и др).

Подключение к телефонной сети осуществляется по Е1 G.703 с сигнализациями V 5.2 или PRI  или по абонентским двухпроводным линиям (FXО). Подключение к сетям связи производится по SHDSL (медная пара) или по оптическому кабелю (Е1, Е2, Е3, STM-1). Подключение к сетям IP осуществляется по Ethernet 10/100 Мбит/с или Ethernet 1000 Мбит/с.



Для замены механических АТС рекомендуется использовать исполнения на базе блоков МК-БСС которые позволяют организовать абонентские выносы с районной АТС по V 5.2.  Для расширения емкости действующих ЭАТС рекомендуется применять исполнения МК-БСС на базе блоков ТОС-ЭЛКОС.

МК-БСС имеет локальное по RS-232, IP и удаленное сетевое управление.



Конструктивные исполнения МК-БСС

 МК-БСС представляет собой металлический «вандалоустойчивый» шкаф в котором устанавливаются блоки коммутации МК-БСС или ТОС-ЭЛКОС, абонентский кросс с полной защитой от перегрузок и система бесперебойного электропитания с поддержкой работоспособности при отключении внешнего электропитания до 24 часов. В один шкаф  устанавливаются до 4-х блоков МК–БСС или ТОС-ЭЛКОС.  В зависимости от емкости и места установки МК-БСС имеет различные исполнения


МК-БСС до 832 № в уличном термостатированном шкафу

МК-БСС до 832 № в шкафу высотой 1800 мм

с металлической дверью




МК-БСС до 208 № в шкафу высотой 1000 мм

с металлической дверью

МК-БСС до 416 № в шкафу высотой 1400 мм

с металлической дверью


Блоки коммутации МК-БСС выполнены в кассетах 19” высотой 4U в которые могут быть установлены различные интерфейсные модули. Одна  кассета обеспечивает подключение до 224 абонентов.



Состав блоков МК-БСС:

Наименование модуля Характеристики модуля

МБ-19

каркас 19” высотой 4U  с кроссплатой для установки модулей

ИП-11 модуль питания от 48-60В
ПП-05 модуль управления и 2-х внешних потоков Е1 с сигнализацией V5.2, PRI, CAS
ЦП-11 модуль управления и сервиса
АК-16 модуль на 16 аналоговых абонентов FXS
ЦК-21 модуль DSLAM на 16 абонентов ADSL2+ с поддержкой QoS и на 2 порта Ethernet 10/100/1000 для подключения к провайдеру и расширения
ЦК-11 Модуль на 8 цифровых абонентов Upn.
ЦК-13 модуль VoIP шлюза на 8 каналов с поддержкой протоколов SIP, H.323
4Е1-Ip-БСС модуль для передачи 4-х потоков Е1 через IP-сеть
БОЛТ-DSL1.bis модем G.SHDSL для подключения к МК-БСС до 2-х потоков Е1 и 2-х каналов Ethernet со скоростью до 11 Мбит/с по одной паре кабеля
БОЛТ-DSL2.bis  модем G.SHDSL для подключения к МК-БСС до 4-х потоков Е1 и 4-х каналов Ethernet со скоростью до 22 Мбит/с по 2 G.SHDSL парам кабеля
ПП-03 модем для подключения к МК-БСС 1Е1 и канала Ethernet 100Мбит/с по оптическому кабелю
ПП-04 мультиплексор для подключения к МК-БСС 4Е1 и канала Ethernet 100Мбит/с по оптическому кабелю

ТЧ-01, ИК-05, ВК-05, ЦК-041, ЦК-042, ЗВ-01

модули из состава ТС-30 для организации каналов технологической связи (ТЧ, 2/3/4 проводные СЛ, FXO, FXS, RS-232, V.35, звуковое вещание 1 класса и др.).


Состав блоков ТОС-ЭЛКОС:

Наименование модуля Характеристики модуля
МБ-200 Модуль базовый на 200 абонентских линий . Включает в себя кассету 19" высотой 6U с кроссплатой и ячейку КМВ 4. Имеет 20 плато-мест для размещения абонентских ячеек: АК-10Т и БИ-4.
МБ-180 Модуль базовый на 180 абонентских линий для ранее выпускавшихся АТС «ТОС-ЭЛКОС». Включает в себя кассету 19" высотой 6U с кроссплатой, ячейки КМ 8И и ВИП-2001. Имеет 18 плато-мест для размещения  абонентских ячеек: АК-10Т и БИ-4.
КМВ-4 Ячейка коммутационной машины для МБ-200. Обеспечивает коммутацию 200АЛ и организацию 4-х потоков Е1 для внешних соединительных линий. Содержит измеритель абонентских линий и вторичный источник питания (ВИП) с встроенным генератором индукторного   вызова.
КМ-8И Ячейка коммутационной машины для МБ-180. Обеспечивает коммутацию 180АЛ, организацию 4-х потоков Е1 для внешних соединительных линий и измерение параметров абонентских линий.
ВИП-2001 Ячейка вторичного источника питания ВИП-2001 для МБ-180 от сети 60В с встроенным генератором индукторного вызова.
АК-10Т Ячейка на 10 аналоговых абонентских линий для «ТОС-ЭЛКОС». Обеспечивает подключение телефонных аппаратов любого типа в импульсном и тоновом режимах и тестирование абонентских линий
БИ-4 Ячейка на 4 цифровых абонентских линий для «ТОС-ЭЛКОС»  с интерфейсом 2В+D для подключения абонентских терминальных устройств по 2-х проводным линиям U0 к сети ISDN.
КМ-12Е1 Ячейка коммутационной машины для МК-36, МК-36 ЛК и МК-72. Обеспечивает возможность подключения 6-ти внешних потоков Е1.
КМ12Е1С Ячейка коммутационной машины для МК-36, МК-36 ЛК и МК-72. Отдельное исполнение ячейки КМ 12Е1 с портом Ethernet.
ЛК-2-15 Ячейка для организации 2-х потоков ИКМ-15 в АЦТК-8М.
ТСР Транспарант сигнализации рядовой предназначен для отображения состояния и состоит из табло, имеющего в своем составе 4 световых индикатора разного цвета, кнопки сброса сигнализации и зуммера.
Автоответчик Автоответчик технологический представляет собой устройство имитирующее ответ абонента при наборе его номера. Габариты, мм -  90 х 50 х 24

Протокол опытной эксплуатации МК-БСС
