Оптические мультиплексоры ТС-БСС хЕ1+Е100

» исполнения для кольцевых систем связи

» скорость по каналу Ethernet не менее 100 мбит/с

» независимая передача информации по Е1 и Ethernet

» резервирование по типу «1+1»

» исполнения для двух или одного оптических волокон

»16 датчиков телеметрии

» голосовой служебный канал

» светодиодный контроль состояния всех портов

» местный/удаленный контроль и управление

» каналы для управления и датчиков телеметрии

» сетевая система контроля и управления

» дальность работы до 140 км



Мультиплексоры ТС-БСС хЕ1+Е100  предназначены для одновременной  передачи х-потоков Е1 и одного потока Ethernet 10/100 Base-T по двум или одному волокнам оптического кабеля. Скорость по каналу Ethernet составляет не менее 100 мбит/с.

Применяются для построения местных и внутризоновых сетей связи на основе волоконно-оптических линейных трактов и организации кольцевых и радиальных схем связи.

Мультиплексоры  имеют исполнения:

  •  ТС-БСС Е100- медиаконвертер на 1 поток Ethernet 10/100;

  •  ТС-БСС 4Е1+Е100- мультиплексор на 4 потока Е1 и 1 поток Ethernet 10/100;

  •  ТС-БСС 8Е1+Е100- мультиплексор на 8 потоков Е1 и 1 поток Ethernet 10/100;

  •  ТС-БСС 8Е1+Е100-Р- мультиплексор на 8 потоков Е1 и 1 поток Ethernet 10/100 с резервированием;

  •  ТС-БСС 16Е1+Е100- мультиплексор на 16 потоков Е1 и 1 поток Ethernet 10/100;

  •  ТС-БСС 16Е1+Е100-Р- мультиплексор на 16 потоков Е1 и 1 поток Ethernet 10/100 с резервированием;

  • ТС-БСС 16Е1+Е100-2- мультиплексор на 16 потоков Е1 и 1 поток Ethernet 100 для кольцевых структур.

Централизованный контроль и управление производится с использованием терминала по локальной сети с присвоением каждому мультиплексору МАС или IP- адресов.

Система контроля и управления обеспечивает:

  • отображение состояния изделия и трактов передачи через индикаторы на лицевой панели:
    - наличие входных/выходных  потоков Е1;
    - наличие входного/выходного оптического потока;
    - исправность питания;

  • местный/удаленный контроль, управление и диагностику через управляющий порт с помощью терминала;

  • организацию служебного голосового канала для технического обслуживания.

Мультиплексоры ТС-БСС хЕ1+Е100 имеют универсальную конструкцию, которая обеспечивает установку блока в 19" стойку.


Вариант применения мультиплексоров ТС-БСС

Технические данные
Электрический интерфейс Е1
в соответствии с рек. МСЭ-Т G.703, G.704
Оптический интерфейс

Скорость передачи

2048 кбит/с±50 ppm

Скорость передачи

150 мбит/с
Соответствие стандартам МСЭ-Т G.703, 704, 823 Тип интерфейса, соединителя SFP-слот, в соотв. со спецификацией SFF-8074i,  LC

Тип кода

HDB-3 Кодирование Скремблир. NRZ

Сопротивление стыка

120 Ом (симметричный) Количество оптических волокон Одно/два
Тип соединителя RJ 45 Длина волны и метод передачи в зависимости от типа установленного трансивера 1310, 1490, 1550, CWDM, DWDM

Количество интерфейсов:

ТС-БСС 4Е1+Е100

ТС-БСС 8Е1+Е100

ТС-БСС 16Е1+Е100



4

8

16

Дальность До 80 км
Возможность цифровой диагностики Да, в соотв. со спецификацией  SFF-8472
Интерфейс Ethernet 10/100 Base-T/TX Интерфейсы управления
Количество портов 1 Канал телеобслуживания Встроенный, независимый
Режим работы дуплекс, полудуплекс Тип интерфейса (доступ к каналу телеобслуживания) Ethernet 10 Base-T
Поддерживает стандарт IEEE 802.3-10 Base-T, IEEE 802.3-100
Base-TX, IEEE 802.1q, IEEE 802.3p
Тип соединителя RJ-45
Скорость передачи 100 мбит/с Адресация в сети MAC, IP адрес
Определение кабеля автоматическое Топология сети         Линейная, звезда
Тип соединителя RJ-45 Максимальное количество мультиплексоров в сети 62

Дополнительные каналы

Канал RS-232 Скорость передачи: 9.600 кбит/с
Каналы для датчиков Подключение до 4-х внешних датчиков
Управление внешними устройствами 2 реле («сухие контакты»)
Режим работы датчиков и реле задается программно
Канал служебной связи Сквозной, циркулярный, стандартная телефонная трубка. Топология соответствует топологии канала телеобслуживания

Дополнительные возможности по линейному потоку

Для исполнений ТС-БСС 8/16Е1+Е100-Р Безобрывное  резервирование
Оценка достоверности принимаемого сигнала 10-1….10-12
Для исполнений ТС-БСС 0/4Е1+Е100 По стыку RS-232 скорость передачи: 2400….115200 кбит/с

Электропитание минус 40,8 ÷ 72 В
Потребляемая мощность, Вт не более 15
Габаритные размеры, мм 483х200х44
Вес, кг 2,0

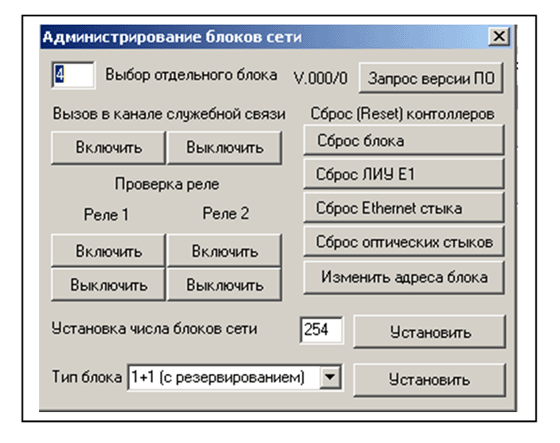

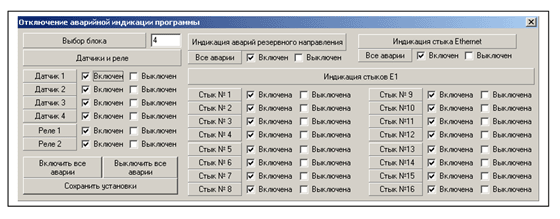

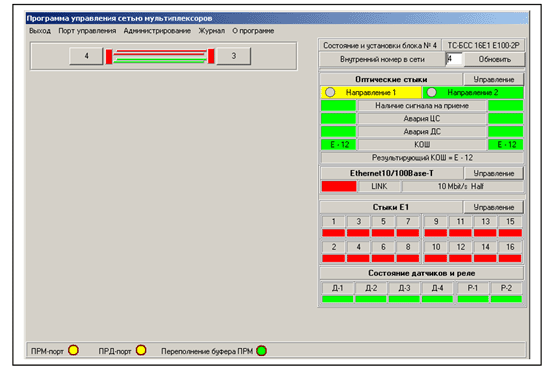

Программа  управления мультиплексорами ТС-БСС 8/16Е1+E100
