Оптические мультиплексоры  для кольцевых систем связи

ТС-БСС 16Е1 Е100-2


» скорость по каналу Ethernet не менее 100 Мбит/с
» работа в сетях с любой топологией, включая кольцевую
» независимая передача информации 16 Е1 и «прозрачная» передача трафика Ethernet
» тип оптического интерфейса – слот SFP
» исполнения для двух и одного оптических волокон
» канал служебной связи
» расширенный набор датчиков телеметрии и каналов управления
» светодиодный контроль состояния всех портов
» сетевая система контроля и управления


Мультиплексоры ТС-БСС 16Е1Е100-2 предназначены для одновременной и независимой передачи 16 потоков Е1 и одного потока 10/100 Base-T/TX по двум или одному волокнам оптического кабеля как в режиме «1+0», так и в режиме «1+1». В качестве оптических интерфейсов мультиплексор имеет два слота SFP (в соответствии со спецификацией SFF-8074i). Параметры оптического интерфейса определяются типом установленного трансивера SFP. Скорость передачи по каналу Ethernet составляет не менее 100 Мбит/с. Возможна передача дополнительного трафика Ethernet 10/100 Base-T/TX по 4-м выделенным каналам Е1.
Применяются для построения местных и внутризоновых сетей связи на основе волоконно-оптических линейных трактов и организации схем связи с произвольной топологией. Наиболее адаптирован для работы в «кольце».



Мультиплексоры обеспечивают следующие режимы работы:

  • оконечный без резервирования;

  • оконечный с резервированием Е1;

  • транзит с  выделением до 16 каналов Е1 с обоих направлений связи ;

  • транзит с резервированием выделяемых каналов Е1 (для кольцевой топологии линии связи);

  • кросс-коммутация потоков Е1 (оперативная установка соответствия «№ интерфейса↔ № канала») для выделяемых каналов.



Мультиплексоры имеют расширенный набор цепей датчиков (до 24) и реле управления внешними устройствами (до 8), которые имеют гибкую логику работы, задаваемую оператором с терминальной программы.
Централизованный контроль и управление производится с использованием терминала. Наличие встроенного канала телеобслуживания обеспечивает доступ к любому мультиплексору в сети с любой точки подключения.
Мультиплексоры ТС-БСС 16Е1Е100-2 имеют универсальную конструкцию, обеспечивающую установку блока в 19´´ стойку.

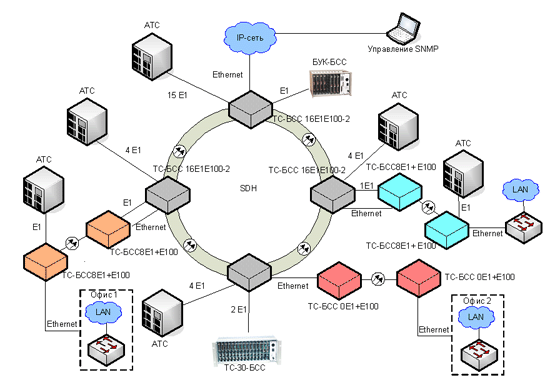

Вариант применения мультиплексоров ТС-БСС 16Е1Е100-2



Технические данные

Электрический интерфейс Е1
в соответствии с рек. МСЭ-Т G.703, G.704
Оптический интерфейс
Скорость передачи 2048 кбит/с±50 ppm Скорость передачи 150 мбит/с
Соответствие стандартам МСЭ-Т G.703, 704, 823 Тип интерфейса, соединителя SFP-слот, в соотв. со спецификацией SFF-8074i,  LC
Тип кода HDB-3 Кодирование скремблир. NRZ
Сопротивление стыка 120 Ом (симметричный) Количество оптических волокон одно/два
Тип соединителя RJ 45 Длина волны и метод передачи в зависимости от типа установленного трансивера 1310, 1490, 1550, CWDM, DWDM

Количество интерфейсов:

16

Дальность до 80 км
Интерфейс Ethernet 10/100 Base-T/TX Интерфейсы управления
Количество портов в одно направление связи 1 Канал телеобслуживания встроенный, независимый
Режим работы дуплекс, полудуплекс Тип интерфейса (доступ к каналу телеобслуживания) USB, RS-232
Поддерживает стандарт IEEE 802.3-10 Base-T, IEEE 802.3-100
Base-TX, IEEE 802.1q, IEEE 802.3p
Скорость передачи 100 мбит/с Топология сети         линейная, звезда, кольцо
Определение кабеля автоматическое
Тип соединителя RJ-45 Максимальное количество мультиплексоров в сети 62

Дополнительные каналы

Каналы для датчиков Подключение до 24-х внешних датчиков
Управление внешними устройствами 8 реле («сухие контакты»)
Режим работы датчиков и реле задается программно

Дополнительные возможности по линейному потоку

Для исполнений "1+1" резервирование по Е1
Канал служебной связи циркулярный, избирательный вызов, стандартный телефонный аппарат
Передача дополнительного трафика Ethernet 10/100 Base-T/TX по 4-м выделенным каналам Е1

Электропитание минус 40,8 ÷ 72 В
Потребляемая мощность, Вт не более 15
Габаритные размеры, мм 483х200х44
Вес, кг 2,0
