Мультиплексор  ТС-БСС 155

Мультиплексор SDH уровня STM-1



» организация систем связи SDH уровня STM-1 произвольной топологии;

» выделение/ вставка до 42 потоков Е1;

» резервирование;

» канал Ethernet 10/100 Base-Т/TX;

» канал служебной связи;

» сервисные каналы передачи данных;

» сетевая система обслуживания.


Мультиплексор ТС-БСС 155 предназначен для построения цифровых транспортных сетей и сетей доступа на основе принципов синхронной цифровой иерархии на любых участках взаимоувязанной сети связи РФ ведомственных и корпоративных сетей в качестве мультиплексора уровня STM-1. Мультиплексор ТС-БСС 155 представляет собой компактное устройство 1-го уровня SDH нового поколения, способный обеспечить интеграцию услуг традиционных телекоммуникаций и Internet. Мультиплексор ТС-БСС 155 выполнен в виде базового модуля, поддерживающего основные функции мультиплексора, в том числе кросс-коммутацию и допускает установку одной платы расширения. Мультиплексор ТС-БСС 155 может реализовать функции:
• терминального мультиплексора на 21х2Мбит/с или 42х2 Мбит/с компонентных потока;
• мультиплексора ввода/вывода 21х2 Мбит/с или 42х2 Мбит/с компонентных потока;
• кросс-коммутатора VC12, VC3, VC4 с полнодоступной матрицей кросс-коммутации на два направления STM-1.
Мультиплексор ТС-БСС 155, кроме традиционных потоков PDH, имеет возможность транспортирования и кросс-коммутации потоков Ethernet. Устройство обеспечивает защиту трафика по схемам MSP и 1+1. Мультиплексор ТС-БСС 155 имеет возможность локального/сетевого конфигурирования и обслуживания при помощи SMNP-агента.

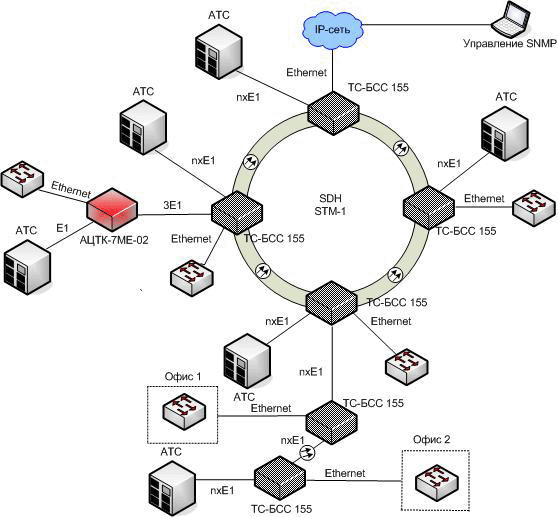

Типовая схема включения мультиплексоров ТС-БСС 155


Параметры интерфейсов
Параметры Количество Скорость передачи Примечание
STM-1 оптический до 2 155,52 Мбит/сек G.957
STM-1 электрический до 2 155,52 Мбит/сек G.703 CMI, 75 ом
Е1 21/42 2,048 Мбит/сек G.703, HDB-3, 120ом
Ethernet 10/100 Base-Т/TX 4 100Мбит/сек IEEE-802.3;IEEE-802.3u

Сервисные каналы

D1-D3 1 192кбит/сек V.11
D4-D12 1 576кбит/сек V.11
Служебная связь 1 64 кБит/с V.11

Интерфейсы управления

RS-232 1 По выбору V.24
Ethernet 10 Base-T 1 10 Мбит/сек IEEE-802.3

Электропитание

Диапазон входного напряжения от -36  до  -72В
Потребляемая мощность менее 20Вт

Условия эксплуатации

Рабочая температура
Относительная влажность

Габариты

Базовый блок 482х225х43,6 мм
Блок с платой расширения 482х225х84 мм


Функциональные возможности базового модуля

  • до 21 порта Е1 рек. G.703;

  • 4- порта Ethernet 10/100 Base T/TX с неблокируемым IP-коммутатором L2 с возможностью работы на LAN/WAN и поддержкой до 16 VLAN в соответствии с рекомендацией IEEE 802.3;

  • сервисные каналы передачи данных и интерфейс канала служебной связи (EOW) Е1, Е2, F1, D1-D3, D4-D12;

  • функция автоматического гашения лазера (ALS);

  • интерфейс обслуживания станционного помещения;

  • интерфейс синхронизации;

  • один или два оптических интерфейса STM-1 в соответствии рек. G.957 и G.958;

  • один или два электрических интерфейса STM-1 в соответствии рек. G.703;

  • программа управления с поддержкой сетевых элементов;

  • SNMP- агент для локального/сетевого управления с назначением МАС и IP адресов для работы в сети.

Функциональные возможности платы расширения

Плата расширения предназначена для наращивания функциональных возможностей мультиплексора ТС-БСС 155 и позволяет путем установки одной дополнительной платы получить одно из следующих расширений:

  • 21 порт Е1 G.703;

  • 16 портов Е1 SHDSL;

  • 8 портов программируемого Ethernet-10/100Base-T/TX маршрутизатора с использованием для передачи в потоке STM-1 контейнера VС-3 (50 Мбит/с).

Для возможности функционального наращивания необходимо использовать базовый блок конструктивного исполнения: 2U-19” (размеры: 436ммх293ммх84мм).
