Гибкий мультиплексор ТС-30-БСС
|
 |
» специальные каналы
связи;
» резервирование "1+1" по питанию и Е1;
» «горячая» замена модулей;
» более 50 вариантов конвертации протоколов сигнализации в Е1;
» местный и удаленный контроль и управление. |
|
ТС-30-БСС представляет собой многофункциональный первичный мультиплексор
абонентских интерфейсов в стандартные цифровые потоки Е1.
ТС-30-БСС применяется для организации технологических каналов
оперативно-диспетчерской связи, специальной связи и на телефонных сетях связи
общего пользования.
ТС-30-БСС используется для организации цифровых систем передачи по
кабельным, оптоволоконным, и радиорелейным линиям. |
|
Наличие резервирования по
входам/выходам Е1 и питанию позволяет применять ТС-30 для построения надежных
систем связи специального назначения. Конструкцией ТС-30-БСС предусмотрена
возможность смены модулей без выключения питания («горячий» режим). В составе
ТС-30 имеются абонентские интерфейсы (С1-И, ОЦК, С1-ТЛГ) для подключения
аппаратуры специального назначения. |

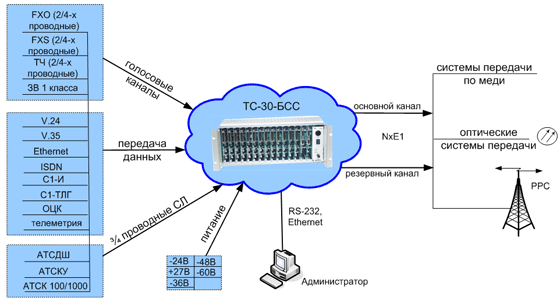

В зависимости от состава ТС-30-БСС может применяться в различных схемах связи:
Применение ТС-30-БСС в
режиме оконечного мультиплексора
|
В оконечном режиме ТС-30-БСС
обеспечивает мультиплексирование 30 или 60 абонентских интерфейсов в один или
два цифровых потока Е1 для передачи в одном направлении. Имеется режим
резервирования 1+1 потоков Е1 и уда-ленный доступ к системе управления и
обслуживания. Имеются встроенные модули линейных окончаний для подключения к
медным и оптическим кабелям. |
Применение ТС-30-БСС в режиме мультиплексора ввода-вывода
|
В режиме ввода-вывода ТС-30-БСС
обеспечивает мультиплексирование 30 или 60 абонентских интерфейсов в два
цифровых потока Е1 для передачи в двух направлениях. Осуществляет кроссирование
канальных интервалов 64 кБит/с между 2-мя входящими и 2-мя внутренними потоками
Е1. Имеется удаленный доступ к системе управления и обслуживания. Имеются
встроенные модули линейных окончаний для подключения к медным и оптическим
кабелям. |
Применение ТС-30-БСС в режиме кроссировочного мультиплексора
|
В режиме
кроссировочного мультиплексора ТС-30-БСС осуществляет кроссировку каналов 64
кбит/с между 10 потоками Е1 и имеет возможность ввести-вывести до 60 каналов из
любых потоков Е1 включенных в ТС-30. Имеется режим конвертации сигнализации ,
свыше 50 вариантов, в потоках Е1. Конфигурация кроссирования производится
программно. |
Система управления и контроля ТС-30-БСС позволяет:
• устанавливать уровни доступа к функциям администрирования;
• устанавливать режимы работы всех модулей входящих в ТС-30;
• проводить диагностику всех модулей входящих в ТС-30 и измерение параметров
линейных сигналов ;
• проводить установку новых версий ПО на все модули входящие в ТС-30
• проводить динамический анализ установления соединений и изменения параметров
функциональных устройств;
• устанавливать местные и удаленные шлейфы для каналов ТС-30;
• при необходимости блокировать (ограничивать доступ по выбору) канальные
окончания;
• вести журнал состояний всех модулей входящих в ТС-30 и всех возникающих
ситуаций;
• вырабатывать аварийные и предупредительные сигналы по устанавливаемым
признакам. |
Состав блоков ТС-30-БСС:
|
Наименование модуля |
Характеристика модуля |
|
МБ-19 |
каркас 19” высотой 4U с кроссплатой для установки модулей |
|
ИП-04 |
модуль питания от 36÷72В |
|
ИП-13М |
модуль питания от 36÷72В для ТС-30-БСС с АК-16 |
|
ПП-02 |
модуль приемопередающий на 2 потока 2048 кбит/с |
|
ПП-05 |
модуль приемопередатчика на 2 потока Е1,совмещенный с модулем контроля и
сигнализации |
|
ПП-08 |
модуль приемопередатчика и кросс- коннекции каналов 64 кБит/с между 8 внешними и
4 внутренними Е1 с функцией резервирование Е1 "1+1" |
|
АК-16 |
модуль на 16 каналов прямых абонентов для подключения телефонных аппаратов |
|
АК-16/8 |
модуль на 8 каналов прямых абонентов для подключения телефонных аппаратов |
|
АК-16/4 |
модуль на 4 канала прямых абонентов для подключения телефонных аппаратов |
|
СК-12 |
модуль на 12 каналов прямых абонентов для подключения к телефонной станции |
|
СК-12/8 |
модуль на 8 каналов прямых абонентов для подключения к телефонной станции |
|
СК-12/4 |
модуль на 4 канала прямых абонентов для подключения к телефонной станции |
|
КС-04 |
модуль контроля и сигнализации для обслуживания ТС-30-БСС с поддержкой SMNP |
|
КС-011 |
модуль контроля и сигнализации для обслуживания ТС-30-БСС |
|
ТЧ-01 |
модуль на 5 каналов ТЧ с 2/4-х проводными окончаниями и сигнализацией Е&M. При
установке 12 модулей, позволяет организовать в одном блоке ТС-30-БСС 60 каналов
и 2 потока Е1.Установка типов окончания, уровней разговорного тракта и
параметров сигнальных каналов производится программно. |
|
ЦК-041 |
модуль на 2 канала передачи данных с интерфейсом V.35 на скорость nх64кбит/с (n
= 1…31). Обеспечивает стыковку со всеми типами оборудования передачи данных.
Имеет программную регулировку параметров стыка в широких пределах. |
|
ЦК-041С |
модуль на 2 канала с интерфейсом С1-ФЛ-БИ. Параметры стыка соответствуют ГОСТ
27232-87. Установка режимов работы и регулировка параметров производится
программно с компьютера. Скорость передачи данных 1,2; 2,4; 4,8; 9,6; 32; 48;
64 кбит/с. |
|
ЦК-042 |
модуль на 2 канала передачи данных с интерфейсом V.24 на скорости:
|
|
ЦК-043 |
модуль на 1 канал передачи данных с интерфейсом V.35 и
1 канал Ethernet 10 BASE-T.
|
|
ЦК-044V |
модуль на 1 канал Ethernet 10/100 BASE-T. Поддерживает bridge (мост) для
подключения к локальным сетям, IEEE 802.3, IEEE 802.1q (VLAN) со скоростью
обмена на стороне WAN n x 64 кбит/с (n=1…,31).
|
|
ЦК-045 |
модуль на 2 канала ОЦК по G.703.1 для передачи данных со скоростью 64 кбит/с.
Имеет режим сонаправленного и противонаправленного стыка.
|
|
ЦК-046 |
модуль на 4 канала RS-232 (V.24) на скорости до 128
кбит/с |
|
ЦК-046-01 |
модуль на 2 канала RS-422/RS-485 на скорости до 128 кбит/с |
|
ЦК-047 |
модуль на 8 телеграфных каналов ТЛГ 50,100,200,800 Бод
|
|
ЦК-047-01 |
модуль на 4 телеграфных каналов ТЛГ 50,100,200,800 Бод
|
|
ЦК-048 |
модуль на 5 каналов с интерфейсом С1-И.Из них 4 канала на скорости 1,2 ÷
48 кбит/с, и 1 канал на скорости до 480 кбит/с |
|
ЦК-05 |
модуль на 3 канала ISDN с возможностью ДП сетевого терминала. Организация
цифровых каналов по U -интерфейсу со скоростями передачи до 160 кбит/с. Каналы
передачи данных: 2B + D, вид модуляции: 2B1Q, соответствует ANSI T1.601-1992,
ETSI ETR 080.
|
|
ЦК-07 |
модуль на 5 портов Ethernet 10/100 Base-T со встроенным управляемым
коммутатором. Предназначен для объединения удаленных сегментов сети Ethernet,
построения распределенных сетей с возможностью приоритезации трафика. Общая
занимаемая полоса от 64 до 1984 кбит/с, кратная 64 кбит/с. Емкость буфера 8 192
кадров. Поддерживает функции VLAN Tag/Untag, до 16 групп VLAN, QoS. (IEEE802.1q) |
|
ИК-05А/ВК-05 |
модуль на 5 каналов исходящих/входящих городских и междугородних соединительных
линий с 3/4-х проводными окончаниями для подключения АТСКУ, АТСК 100/2000 и
АТСДШ. При установке 12 модулей, позволяет организовать в одном блоке ТС-30-БСС
60 каналов и 2 потока Е1. |
|
ВК-02 |
модуль на 2 канала входящих городских и междугородних соединительных линий с
7-ми проводными окончаниями для подключения к входам ГИ АТСК 100/2000.
Обеспечивает оконечные и транзитные виды соединений. Осуществляет обмен с АТСК
100/2000 командами в полярно-числовом коде.
|
|
ЗВ-01/ЗВ-02 |
модуль на 4 канала приемников/передатчиков звукового вещания 1 класса. Возможна
организация стереофонического канала вместо 2-х каналов |
|
ТМ-01 |
модуль для передачи сигналов телеметрии (32 входных датчика и 32 выходных ключа
для управления оборудованием). Имеет возможность измерения температуры (от -55ºС
до + 85º С) и напряжения (до ± 100 В.) Режимы работы устанавливаются
программно. |
|
ПС-01Б |
модуль преобразования протоколов сигнализации в цифровом потоке Е1. Варианты
конвертации устанавливаются для каждого из 30 каналов потока Е1. Встроенный
кросс-коннектор позволяет производить кроссовую коммутацию каналов и объединять
несколько каналов в группы для организации динамического распределения вызовов.
Имеет библиотеку более 50 вариантов конвертации протоколов сигнализации: PRI
EDSS, R2, R1,5, FXS, FXO, 1F, 2F, АДАСЭ, индуктивная. Имеет вариант автономного
исполнения в корпусе размером 482х240х43 мм. – ПС-01. |
|
ИП-03М-01 |
модуль питания от 48-60В (до 30 каналов с питанием 100В для АК-05) |
|
ИП-03МУ |
модуль питания от 48-60В (до 60 каналов с питанием 100В для АК-05) |
|
АК-05 |
модуль на 5 каналов прямых абонентов для подключения телефонных аппаратов
различного типа и таксофонов. Имеет режим «прямое соединение», который позволяет
организовать выделенный канал прямой связи между двумя ТА и подключать
телефонные аппараты типа ТА-57. Предусмотрена возможность программного изменения
уровней разговорного тракта и параметров сигнальных цепей в широких пределах.
|
|
СК-05 |
модуль на 5 каналов прямых абонентов для подключения к телефонной станции. Имеет
возможность регулировки уровней разговорного тракта и параметров сигнальных
цепей в широких пределах, а также подключения городских и междугородних
таксофонов.
|
|
Линейный интерфейс 2048 кбит/с |
Рекомендации МСЭ-Т
Скорость передачи
Линейный код
Входное сопротивление
Затухание в кабеле |
G.703, G.704
2048 кбит/с
HDB-3 или AMI
120 Ом (симметричный)
до 43 дБ |
|
Аналоговое окончание канала |
Каналы ТЧ
- полоса пропускания
- частота дискретизации
Каналы звукового вещания (ЗВ)
- полоса пропускания
- частота преобразования
|
По рекомендациям G.712
0,3 ÷ 3,4 кГц
8 кбит/с
0,04 ÷ 15 кГц
16 или 32 или 48 кбит/с
|
|
Цифровое окончание канала |
Интерфейс V.24
- скорость передачи
Интерфейс V.35
- скорость передачи
Интерфейс Ehternet 10 Base-T/100 Base-T
- скорость передачи
Интерфейс ОЦК
Интерфейс ISDN
- скорость передачи
Интерфейс С1-И
- скорость передачи
Интерфейс С1-ТЛГ - скорость передачи |
от 300 до 115200 кбит/с в асинхронном режиме 64 или 128 кбит/с в синхронном режиме
nх64 кбит/с (n =1…31) в синхронном режиме
nх64 кбит/с (n =1…31)
2 канала по 64 кбит/с, G.703.1
2В+D (144 кбит/с)
1,2;
2,4; 4,8; 9,6; 32; 48; 64 кбит/с
50; 100; 200; 800 Бод |
|
Цифровой сигнальный канал |
Канал общей сигнализации в КИ
16, PRI EDSS, R2, R1,5, FXS, FXO, 1F, 2F, индуктивная |
|
Аналоговый сигнальный канал |
Е&М, частотная сигнализация,
3-х/4-х проводная батарейная сигнализация,
шлейфная сигнализация по 2-х проводным
соединительным линиям |
|
Каналы телеметрии |
32 датчика и 16 пар ключей, измерение t= -55 +125 и U= -100В
+100В |
|
Интерфейс для системы обслуживания |
Ethernet, RS-232 |
|
Электропитание |
Входное напряжение, В
Потребляемая мощность, Вт |
минус 24; 36; 48; 60; плюс 27В
не более 40 |
|
Диапазон рабочих температур, о С |
от + 5 до + 40 |
|
Габариты, мм |
Блок ТС-30-БСС
Устанавливаемые платы |
- 482 х 180 х 270
- 160 х 145 |
|
Вес, кг |
8 |

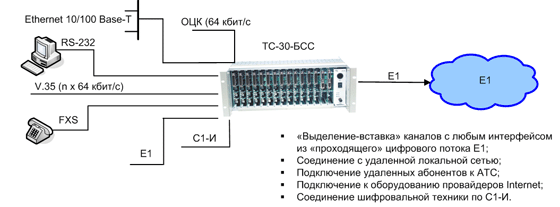

Применение ТС-30-БСС для доступа к каналам
Е1
Дополнительное
оборудование для ТС-30-БСС
|
Для удобства монтажа подключения и обслуживания вместе с ТС-30-БСС предлагаются:
-
Стойки приборные унифицированные СПУ
высотой 1300, 1800, 2200 и 2600 мм;
-
Отсекатели для ТС-30-БСС, которые
представляют собой металлические перегородки, устанавливаемые горизонтально
в 19" стойки сверху над каждым ТС-30-БСС, используемые для раскладки и
крепления кабелей внешних подключений ТС-30-БСС и отвода теплого воздуха
выделяемого ТС-30-БСС в заднюю часть стойки;
-
Панель ввода питания на 6, 10 и 11 автоматов
защиты - ПВП-6, ПВП-10, ПВП-11;
-
Транспарант сигнализации ТСР;
-
Кабель КС-3, КС-5, КС-8, КС-10 – кабель с
разъемами для подключения ТС-30-БСС (модуль КС-011) к ТСР. Имеет исполнения
в зависимости от количества блоков, установленных в одну стойку.
|
|
