КАБЕЛЬНЫЙ ЛИНЕЙНЫЙ ТРАКТ ЦУКАТ - М

ЦУКАТ-М предназначен для передачи цифровых потоков со скоростями 1024 или 2048 кбит/с по двум витым парам проводов. Максимальное расстояние по кабелю типа КСПП 1х4х1,2 при двустороннем дистанционном питании составляет 130 км.

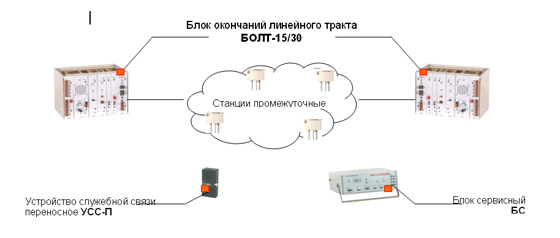

Применяется на телефонных сетях учреждений связи для соединения между собой оборудования формирования цифровых потоков (аппаратуры уплотнения с ИКМ, цифровых АТС и др.) Состоит из оконечного оборудования - блоки окончания линейного тракта БОЛТ-15/30, линейного оборудования - станции промежуточные СП-1024/2048 и сервисного оборудования - блок сервисный БС и устройство служебной связи переносное УСС-П.
ЦУКАТ-М в зависимости от скорости передачи имеет два основных исполнения - ЦУКАТ-М 1024 и ЦУКАТ-М 2048.





Оконечное оборудование устанавливается в отапливаемых помещениях и работает при температуре от 5 о до 40 о С.
Электропитание ЦУКАТ-М осуществляется от первичного источника постоянного тока от 54 до 72 В с заземленным плюсом, максимальная потребляемая мощность составляет 30 Вт.

Линейное оборудование устанавливается в грунт и работает в полевых условиях при температуре от -50 о до +55 о С. Расстояние между СП зависит от скорости передачи и диаметра жилы кабеля.

Скорость,
кбит/с

Кабель
КСПП - 1×4×0,9

Кабель
КСПП - 1×4×1,2

1024

7 км

7,5 км

2048

5 км

6,5 км

Питание промежуточных станций осуществляется дистанционно с одной или, при необходимости, с двух сторон от БОЛТ-15/30 постоянным током 55 ÷ 5 мА. Напряжение дистанционного питания, при максимальной длине линии - до 260 В.



Сервисное оборудование используется при пуско-наладочных, профилактических и ремонтных работах.
Система телеконтроля ЦУКАТ-М позволяет проводить диагностику и отыскание неисправностей в БОЛТ-15/30 , СП-1024/2048 и кабеле.
ЦУКАТ-М оборудован системой служебной связи по фантомной цепи кабеля, позволяющей организовать связь между БОЛТ и СП в пределах одного или нескольких, связанных между собой трактов.
В ЦУКАТ-М происходит непрерывный контроль и отображение состояния линейного сигнала:
  • пропадание сигнала на приеме и передаче;
  • наличие ошибок в принимаемом сигнале;
  • уровень достоверности принимаемого сигнала;
  • аварийный при коэффициенте ошибок меньше 10-3 и предупредительный при коэффициенте ошибок менее 10-5;

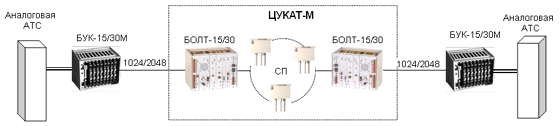

Схема организации цифровой системы по кабелю на 15 и 30 каналов между аналоговыми АТС

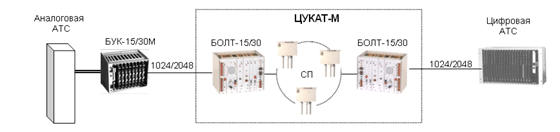

Схема организации цифровой системы передачи между аналоговой и цифровой АТС

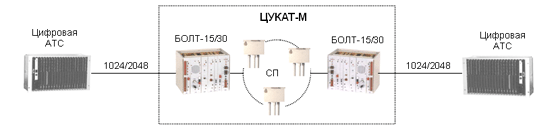

Схема организации цифровой системы передачи между цифровыми АТС
