Мультиплексоры ТС-30-БСС Е

Устройства доступа к Е1

ТС-30-БСС Е



»   организация каналов передачи данных и голоса по существующим каналам Е1;

»   гибкое программное управление режимом работы;

»   исполнение с двумя дополнительными универсальными портами

     передачи данных DCE (V35, X21, RS-232, RS-485, RS-530);

»  исполнение с четырьмя  голосовыми портами FXO и   FXS вместо портов DCE;

»  локальный и удаленный контроль и управление.



Мультиплексоры доступа  ТС-30-БСС Е представляют собой устройства доступа к каналам Е1 путем вставки выделения каналов данных (Ethernet, DCE) и голосовых каналов (FXO, FXS)  во временные интервалы проходящего потока Е1.
Со стороны ЛВС мультиплексор доступа ТС-30-БСС Е  представляет собой самообучающийся удаленный мост Ethernet 10 Base-T, который автоматически запоминает МАС-адреса подключенной к нему ЛВС и пересылает только кадры, направляемые на интерфейс глобальной сети Е1.
Универсальный порт данных DCE позволяет подключать к нему разнообразное оборудование с интерфейсами V.35, X.21, RS-232, RS-485, RS-530. Необходимый тип интерфейса устанавливается программным путем.
Голосовые каналы обеспечивают подключение к абонентским линиям АТС (FXO) с одной стороны и телефонным аппаратам (FXS) с другой стороны линии связи


Варианты исполнения

Наименование Количество портов
Е1 Ethernet DCE FXO FXS
ТС-30-БСС-Е 2 1 - - -
ТС-30-БСС-Е-V 2 1 2 - -
ТС-30-БСС- Е- FXO 2 1 - 4 -
ТС-30-БСС- Е- FXS 2 1 - - 4


Основные характеристики

 интерфейсы DCE

  • скорость V.35 – n x 64 кбит/с

  • синхросигналы по V.35 – TXT, RXT, External Clock

  • скорость Х.21, RS–232 – автоматическая настройка

  • режим работы по стыкам V.35, X.21, RS-232 - полный дуплекс

  • управление по стыку RS-232- аппаратное// XON-XOFF

  • тип разъема – DB-25

  • режим работы стыка - прямой и инверсный

  • установка шлейфов для диагностики - в линию и в станцию

 порт FXS

  • ток питания телефонного аппарата - не менее 20 мА

  • частота сигнала вызова - 25  ± 2Гц

  • напряжение сигнала вызова - не менее 32В

  • установка шлейфов для диагностики - петля цифровая/аналоговая.




порт FXO

  • ток в разговорном режиме - не менее 28 мА

  • частота сигнала вызова – от 16 до 50 Гц

  • напряжение сигнала вызова – от 32 до 100В

  • модуль входного сопротивления в режиме вызова – не менее 4 кОм

  • установка шлейфов для диагностики – цифровая петля/аналоговая петля

интерфейс управления

  • тип управления – RS-232 (рек. МСЭ-Т V.24/V.28)

  • режим передачи – асинхронный

  • скорость передачи – 9600 бит/с

питание

  • универсальное, от сетевого (220В) малогабаритного адаптера (со стабилизированным или нестабилизированным напряжением или внешнего источника  постоянного напряжения 24В

конструкция

  • малогабаритный пластмассовый корпус



порт Ethernet

  • режим работы- полудуплексный и дуплексный

  • тип интерфейса - UTP (10Base-T)

  • тип разъема – RJ – 45 8P8C

  • VLAN (IEEE 802.1q)

  • определение полярности витых пар - автоматическое

  • режим работы: без фильтрации и с фильтрацией

  • скорость фильтрации-15000 кадров/с

  • размер буфера – 256 кадров

  • размер таблицы адресов ЛВС – 10000 МАС-адресов

  • обновление таблицы - автоматическое

интерфейс Е1 (G703, G704)

  • скорость  передачи -2048 кбит/с

  • линейный код HDB-3

  • импеданс линии 120 Ом

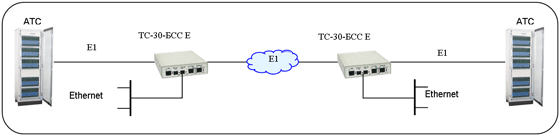

Применение ТС-30-БСС Е для передачи потока Е1 между АТС

и канала Ethernet по существующей системе передачи

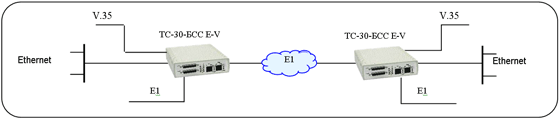

Применение ТС-30-БСС Е-V для передачи потока Е1,

канала Ethernet и двух каналов передачи данных (V.35, X.21, RS-232, RS-485, RS-530)

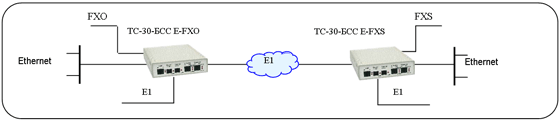

Применение ТС-30-БСС Е-FXO, ТС-30-БСС Е-FXS для передачи потока Е1,

канала Ethernet и организация четырех двухпроводных телефонных каналов
